斗式提升機型號與參數

發布時間：2021-03-01 15:43:35作 者：瀏覽次數：次

斗式提升機主要包含TD/D型斗式提升機、NE型板鏈斗式提升機、TH/HL環鏈斗式提升機、z型斗式提升機等等。接下來以大漢機械為例，為您統一介斗式提升機型號與參數。

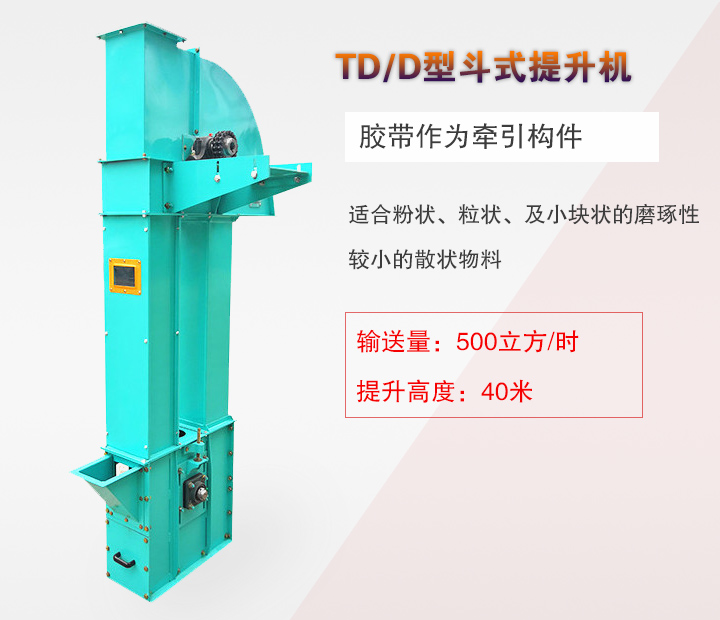

TD/D型斗式提升機型號與參數

TD型斗式提升機使用功率比較低，輸送物料范圍廣。與傳統D型斗式提升機相比，該種類的斗式提升機輸送效率高、料斗形式多。它主要是由運行部分（料斗與牽引膠帶）、帶有傳動滾筒的上部區段，帶有拉緊滾筒的下部區段，中間機殼，驅動裝置，逆止制動裝置等組成，大輸送量5.4-2m3/h，提升高度大40m。

適用物料：該種類斗式提升機適用于垂直輸送粉狀、粒狀及小塊狀且磨琢性較小的散狀物料，如糧食、煤、水泥、碎礦石等。

TD型斗式提升機參數表

型號	TD160				TD250				TD315				TD400
料斗形式	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd	Q	h	zD	Sd
輸送量（m3/h）	5.4	9.6	9.6	16	12	22	23	35	17	30	25	40	24	46	41	66
斗寬	160				250				315				400
斗容（L）	0.5	0.9	4.2	1.9	1.3	2.2	3.0	4.6	2	3.6	3.8	5.8	3.1	5.6	5.9	9.4
斗距	280		350		360		450		400		500		480		560
帶寬	200				300				400				500
斗速（m/s）	1.4				1.6				1.6				1.8
物料量大塊	25				35				45				55
型號	TD500				TD630			TD160		TD250		TD350		TD450
料斗形式	Q	h	zD	Sd	h	zD	Sd	Q	S	Q	S	Q	S	Q		S
輸送量（m3/h）	38	70	58	92	85	89	142	4.7	8	18	22	25	42	50		72
斗寬	500				630			160		250		350		450
斗容（L）	4.8	9	9.3	15	14	14.6	23.5	0.65	1.1	2.6	3.2	7	7.8	14.5		15
斗距	500		625		710			300		400		500		640
帶寬	600				700			200		300		400		500
斗速（m/s）	1.8				2			1		1.25		1.25		1.25
物料量大塊	60				70			25		35		45		55

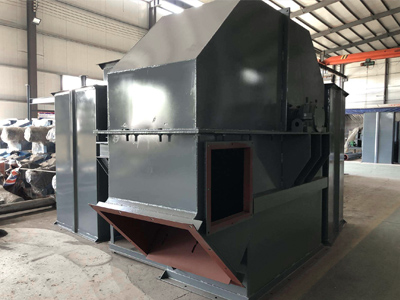

NE型板鏈斗式提升機型號與參數

NE系列斗式提升機是一種新型的斗式提升機，主要由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。該種類的斗式提升機為板鏈式、重力誘導卸料的設備，采用流入式喂料，物料流入料斗內靠板鏈提升到頂端，在物料重力作用下自行卸料，大輸送量10-830m3/h，提升高度大50m。

適用物料：該種類斗式提升機適用于中、大塊和有磨琢性的物料（如石灰石、水泥熟料、石膏、塊煤）的垂直輸送,物料溫度一般控制在250℃以下。

NE型板鏈斗式提升機參數表

規格	提升度 （m）	提升量 （m³/h）	允許占百分比 （%）					節距 （mm）	電機功率 （kw）
			10	25	50	75	100
			物料塊
NE15	40	16	65	50	40	30	25	101.66	1.5-4
NE30	59	31	90	75	58	47	40	152.4	2.2-7.5
NE50	62	60	90	75	58	47	40	152.4	3-15
NE100	58	110	130	105	80	65	55	200	7.5-30
NE150	65	170	130	105	80	65	55	200	11-37
NE200	73	220	170	135	100	85	70	250	18.5-75
NE300	61	320	170	135	100	85	70	250	22-75
NE400	47	420	205	165	125	105	90	300	45-90
NE500	58	500	240	190	145	120	100	300	45-132

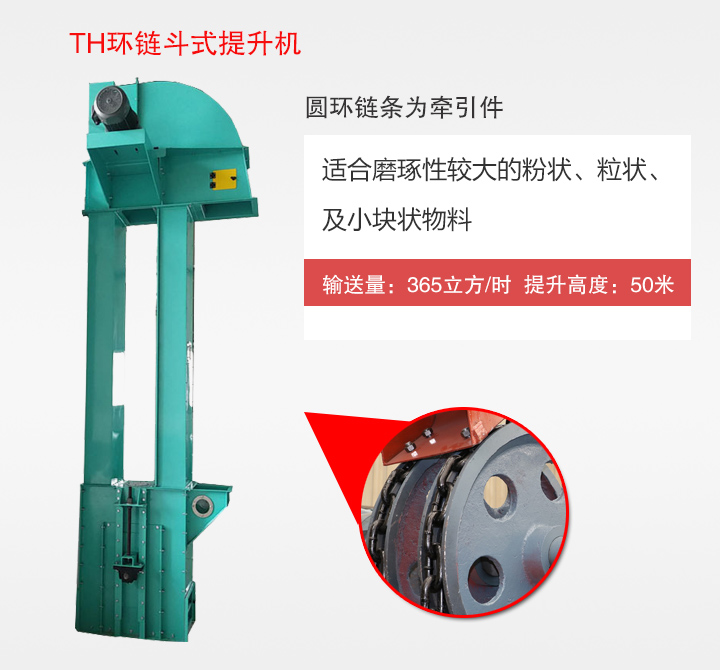

TH環鏈斗式提升機型號與參數

TH系列斗式提升機是一種常用的提升設備，其主要由由運動部分（料斗與牽引鏈條）、帶有傳動鏈輪的上部區段、帶有拉緊輪的下部區段、中間機殼、驅動裝置、逆止制動裝置等組成，該種類的斗式提升機采用混合式或重力卸料，挖取式裝料。TH型區別于TD型皮帶斗式提升機，其提升量更大、運轉效率更高，大輸送量5.4-2m3/h,大提升高度為50m。

適用物料：該種類斗式提升機適用于垂直輸送磨琢性較大的粉狀、粒狀、及小塊狀物料，如糧食、煤、水泥、碎礦石等。

TH環鏈斗式提升機參數表

規格	提升高度 (m)	輸送量 (m³/h)	物料塊 (mm)	斗距 (mm)	電機功率 （kw）
TH160型	25	7-12	15-20	400	3-4
TH200型	28	8-15	20-30	500	3-5.5
TH250型	30	10-25	25-35	500	4-7.5
TH300型	30	25-35	30-40	500	5.5-11
TH315型	40	30-40	35-45	512	5.5-15
TH400型	40	45-60	40-55	512	11-22
TH500型	40	65-80	50-60	512	15-30
TH630型	40	100-120	60-65	688	18.5-37
TH800型	40	130-150	65-75	920	22-45

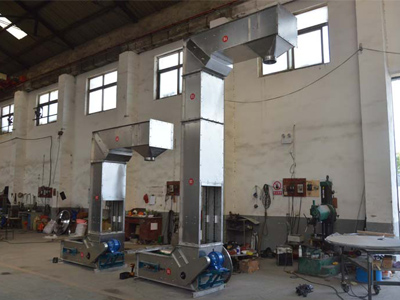

z型斗式提升機型號與參數

z型斗式提升機增加了下水平段和上水平段，外形看起來形似英文字母"Z"，主要用于提升小塊狀，粒狀及粉末狀等非黏性物料，本提升機可以實現多點卸料，降低物料破損率。可根據客戶現場定制，水平高度≤40米，垂直高度≤50米。

z型斗式提升機參數表

型 號			ZD-3	ZD-6	ZD-10	ZD-15	ZD-20	ZD-25	ZD-30	ZD-35
輸送量	100%	m3/h	6	15	22	30	45	56	68	80
	75%		4.5	11	16.5	22.5	33.5	42	51	60
料斗	斗容	L	3	6	10	15	20	25	30	35
	斗寬	mm	370	470	870	500	560	690	815	940
	斗距	mm	228.6			330
鏈條	節距	mm	38.1			66
	條數	——	2
	單條鏈條破斷載荷(最小值)	——	37.6			90
鏈輪	齒數	——	26			22
	節圓直徑	mm	316.09			463.75
料斗運行速度		m/s	≤0.3			≤0.25
傳動軸轉速		r/min	≤0.3
提升高度		m	≤4.5
水平輸送距離		m	≤100
總功率		KW	0.75~22			1.1~22	2.2~22	5.5~22	5.5~30

以上是大漢公司常用的斗式提升機型號與參數，如果您對于斗式提升機還有疑問或有意愿購買，我們熱情歡迎廣大新老客戶前來合作洽談、咨詢業務，期待著與您攜手并進，共創雙贏！
